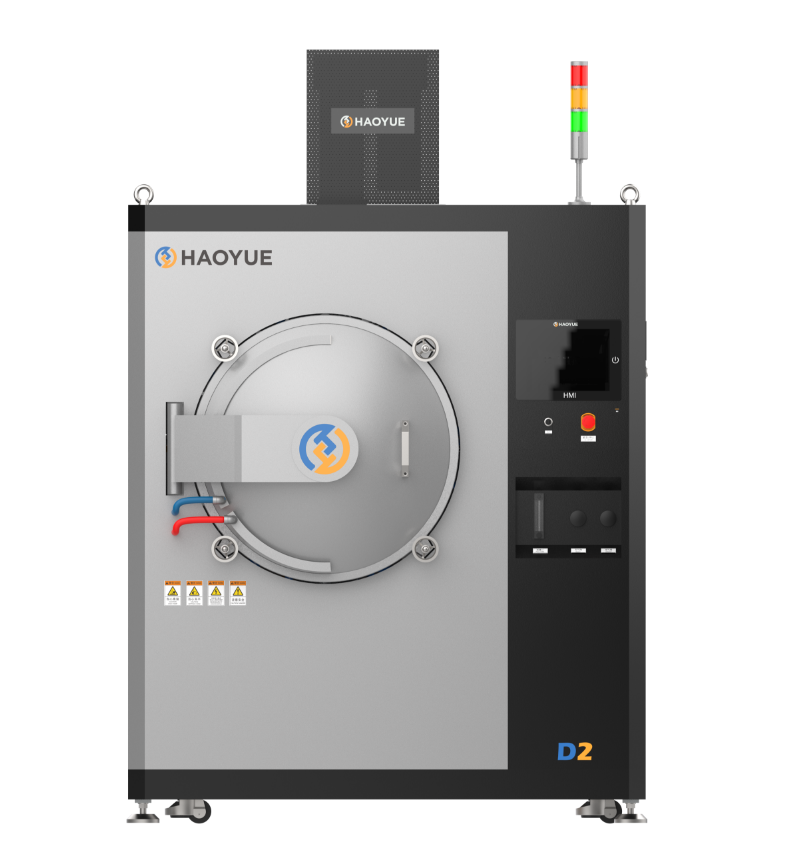

D2MO14-真空扩散焊炉

简要描述:真空扩散焊炉是在真空(或其它气氛)条件下将材料内原子扩散焊成型的成套设备,主要采用钼带电阻加热,扩散焊焊接应用广泛,可以完成不同种类金属材料与金属材料之间的扩散焊接、也可以完成不同种类金属材料与陶瓷类材料、非金属类材料之间的扩散焊接。

  • 更新日期:2024-11-08
  • 访  问  量:510
  • 技术数据
  • 规格
  • 应用
  • 主要成分
  • 下载

一、设备基本原理与特点

1. 基本原理

扩散焊是指将工件在高温下加压,但不产生可见变形和相对移动的固态焊方法。扩散焊特别适合异种金属材料、耐热合金和陶瓷、金属间化合物、复合材料等新材料的接合,尤其是对熔焊方法难以焊接的材料,扩散焊具有明显的优势,日益引起人们的重视

2.设备特点

1)       采用卧式、侧开门结构:装、卸模具精度高,操作方便;

2)       升温快:升温速率1~10℃/分钟;

3)       温度均匀性好:平均温度均匀性为±3℃(5点测温,恒温区1000℃保温1h后检测);

4)       压力精度高:采用伺服电动缸控制系统,压力精度为±1‰;

5)       采用单温区控制:预留两个测温孔,以便高温监测使用;

6)       安全性能好:采用HMI+PLC+PID压力传感控制,安全可靠;

7)       密封性能好:动态压头均采用波纹管密封,确保不漏气。

二、主要技术参数

编号

D2MO14

产品型号

VHDmo-20/20/30-1400

最高设计温度(

1400

加热元件

高纯钼带

加热功率(kW

40

压头材质

TZM合金

测温元件

钨铼热电偶

升温速率

1~10℃/min

温度均匀性

±3℃(5点测温,恒温区1000℃保温1h后检测)

炉膛尺寸( mm

200x200x300(WxHxD)

压头行程

100mm

压头开放高度

160mm

样品尺寸( mm

160x160x180(LxHxD)

压力(吨)

5

加压方式

上加压,由上往下加压

可充气氛

氮气/氩气一路气氛

冷态极限真空度( Pa

 6.7x10-3Pa(空炉、冷态、经净化)

设备外形尺寸

1425mm(L)X1550mm(W)X1850mm(H)
