真空烧结炉日常维护避坑手册：真空泄漏、加热元件老化与控温偏差的排查与修复

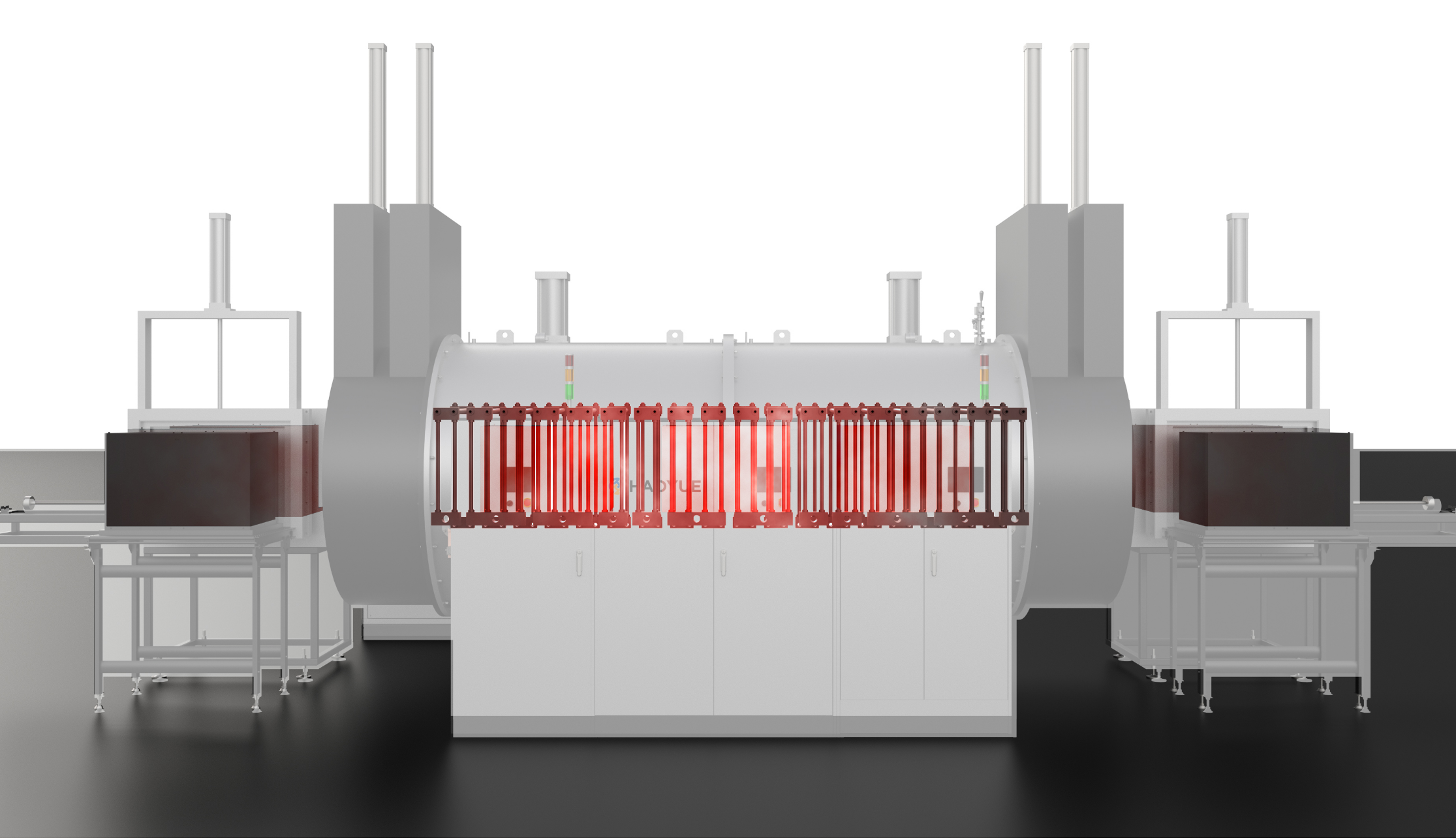

　　真空烧结炉是粉末冶金、硬质合金、陶瓷等材料制备的核心设备，其稳定性直接决定产品良率。但很多企业在日常维护中，往往陷入“坏了再修”的被动模式——真空度突然掉档、加热慢半拍、温度显示与实际不符，这些问题看似独立，实则大多源于日常维护的盲区。本文结合一线运维经验，梳理三大高频故障的“避坑指南”，帮你从“救火”转向“防火”。


　　一、真空泄漏：看不见的“隐形杀手”


　　真空系统是烧结炉的“生命线”，泄漏不仅会让氧含量升高导致材料氧化，还会增加泵组负荷缩短设备寿命。但实际运维中，90%的泄漏问题都藏在“不起眼”的细节里。


　　常见误区：只查大漏，忽略微漏


　　很多人发现真空度不达标，反应是检查炉门密封圈，却忽略了更小的隐患。比如某厂曾连续3个月出现真空度缓慢下降(从10⁻³Pa掉到10⁰Pa)，每次紧一紧炉门螺栓就能暂时恢复，直到拆检才发现——真空规管与炉体的连接法兰密封垫，因长期受高温烘烤出现了细微裂纹。这种“微漏”初期很难察觉，但会随着时间推移逐渐扩大。


　　排查技巧：从“静态保压”到“动态定位”


　　正确的排查逻辑应该是“先静态，后动态”：


　　首先做静态保压测试：关闭所有真空阀门，记录初始真空度(建议用高精度电离规)，静置2小时后观察压升率。如果压升率超过0.5Pa/h(具体参考设备说明书)，说明存在泄漏。


　　接下来用“肥皂水+氦质谱检漏仪”组合定位：先对所有法兰接口、电极引入处、热电偶套管、真空管道焊缝涂抹肥皂水，观察是否有气泡(适合检测≥10⁻²Pa·m³/s的漏率)；若仍未找到，再用氦质谱检漏仪的吸枪沿可疑部位移动，重点扫描密封槽边缘、螺纹连接处——这些位置容易因振动或热胀冷缩产生间隙。


　　特别注意：炉门密封圈是最易损耗件，每次开炉后要检查是否有划痕、变形，建议每6个月更换一次(即使外观完好)，因为橡胶圈会因高温老化失去弹性。


　　修复要点：密封面的“清洁优先”


　　找到漏点后，修复时切忌直接涂密封胶“糊弄”。比如法兰泄漏，必须先清理密封槽内的旧垫片残留和氧化物(可用酒精+无尘布擦拭)，再更换新的金属垫片或氟橡胶圈；如果是螺纹连接处泄漏，可在螺纹上缠绕聚四氟乙烯生料带，但注意不要覆盖螺纹根部(避免影响导电或导热)。


　　最后提醒：修复后必须重新做保压测试，确认压升率达标后再投入使用——很多故障反复，都是因为“以为修好了”却没验证。

　　二、加热元件老化：温度上不去的“幕后黑手”


　　加热元件(钼丝、钨丝、硅碳棒等)是烧结炉的“心脏”，但高温、真空、气氛的交替作用，会让它们悄悄“变老”。最典型的场景是：设定温度1300℃，实际只能升到1200℃，或者升温速度比新炉时慢30%。


　　常见误区：只看表面，不测性能


　　很多人判断加热元件是否老化，只看表面是否有断裂——这其实大错特错。比如钼丝加热体，表面可能因氧化形成一层致密的MoO₂膜(呈暗灰色)，这层膜反而能保护内部，但如果出现局部发黑、鼓包，说明内部晶粒已经粗化，电阻会显著升高；而硅碳棒老化的典型特征是“端部发红、中间发暗”，这是因为表面SiO₂保护层脱落，导致局部电阻增大。


　　排查技巧：电阻测量+红外测温


　　更准确的判断方法是“电阻对比法”：在冷态下(炉温≤50℃)，用万用表测量加热元件的直流电阻，与新炉时的原始数据对比。如果电阻值增加超过15%，说明已经明显老化；如果某段元件的电阻明显高于其他段(比如同一组硅碳棒中，某根电阻比其他高30%)，则这根元件需要重点关注。


　　配合红外热像仪观察升温过程更有效：正常运行时，加热元件各段温度应均匀(温差≤50℃)；如果某区域温度明显偏低，即使电阻正常，也可能是接触不良(比如钼夹头松动导致接触电阻过大)。


　　修复要点：匹配替换，避免“混搭”


　　更换加热元件时，不能“凑合用”——比如用旧硅碳棒搭配新硅碳棒，或者用不同批次的钼丝混装。因为新旧元件的电阻差异会导致电流分配不均，加速新元件老化。正确的做法是：整组更换同规格、同批次的元件；如果是单根损坏，至少更换同一回路的所有元件。


　　安装时要特别注意接触部位：钼夹头与加热元件的接触面需要用砂纸打磨至露出金属光泽，再涂抹导电膏(减少接触电阻)；硅碳棒的卡具要松紧适度——太松会打火，太紧会因热膨胀拉断元件。


　　三、控温偏差：温度不准的“软故障”


　　控温系统是烧结炉的“大脑”，但很多工艺异常(比如产品收缩不均、晶粒粗大)都源于“温度显示正确，实际温度不对”的隐性偏差。最容易被忽视的是：热电偶老化、补偿导线干扰、PID参数漂移。


　　常见误区：迷信仪表显示，忽略现场校准


　　某企业曾出现过这样的怪事：烧结炉显示温度为1450℃，但出炉的产品硬度比正常低10%。后来用便携式红外测温仪实测炉膛内部，发现实际温度只有1380℃——问题出在热电偶上：由于长期使用，热电偶丝发生氧化和再结晶，导致热电势偏移(比如K型热电偶的正极镍铬丝氧化后，热电势会降低)。


　　另一个隐形陷阱是补偿导线：如果补偿导线与热电偶型号不匹配(比如用K型补偿导线接N型热电偶)，或者线路中间有接头氧化，会造成几十度的测量误差。


　　排查技巧：三点校准法


　　要排查控温偏差，建议采用“三点校准”：


　　冷端校准：用冰点补偿法(将热电偶冷端置于0℃冰水混合物中)，检查仪表显示的冷端温度是否准确(误差应≤±1℃)。


　　现场比对：在炉膛内放置一支经过校准的标准热电偶(精度等级高于设备自带热电偶)，与设备显示温度对比。如果偏差超过±5℃(精密烧结要求±2℃)，需要调整仪表的“零点迁移”或“量程系数”。


　　动态验证：在升温过程中，观察设备显示温度与标准热电偶的跟踪情况。如果升温阶段偏差小，恒温阶段偏差大，可能是PID参数不合适(比如积分时间过长导致超调)；如果全程偏差稳定，基本可判定是热电偶或补偿导线问题。


　　修复要点：定期“体检”，拒绝“带病运行”


　　热电偶属于消耗品，建议每6个月进行一次现场校准，每年送计量机构检定；如果发现热电偶保护管有裂纹(尤其是刚玉管)，必须立即更换——保护管破损会让炉内气氛(如氢气、一氧化碳)腐蚀热电偶丝，加速老化。


　　对于PID参数，不要“一劳永逸”：当更换加热元件、调整保温层或工艺温度范围变化较大时，需要重新整定参数。比如从1200℃工艺切换到1500℃时，原来的PID参数可能导致温度波动变大，这时候可以用“自整定”功能(如果设备支持)，或者手动调整比例带、积分时间，直到温度波动≤±3℃。


　　写在最后：维护的本质是“预防”


　　真空烧结炉的故障，80%可以通过日常维护避免。与其在故障发生后“亡羊补牢”，不如建立“三级维护机制”：


　　每日巡检：检查真空度趋势、加热电流稳定性、仪表显示是否正常；


　　每周保养：清理真空管道粉尘、检查密封件状态、校准热电偶冷端；


　　每月深度维护：做静态保压测试、测量加热元件电阻、用红外热像仪扫描加热系统。


　　记住：设备的每一次“小异常”，都是未来大故障的预警。把维护做到位，不仅能降低停机损失，更能让烧结炉始终保持在“状态”——毕竟，稳定的设备，才是产品质量可靠的保障。
