一、引言

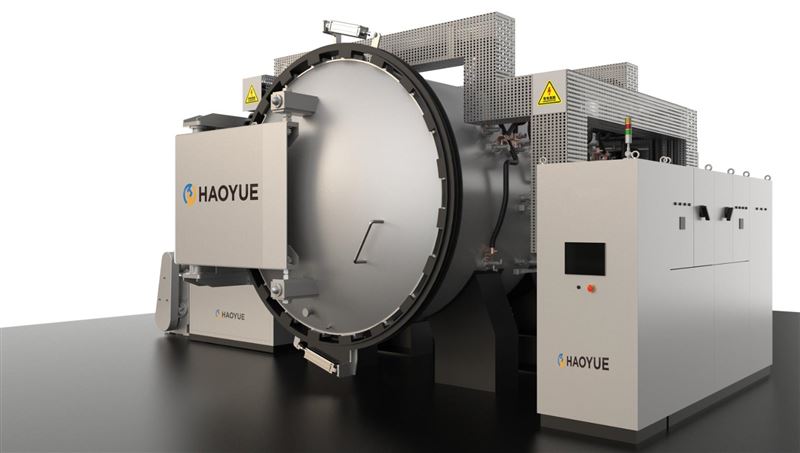

真空烧结炉是一种在真空或受控气氛条件下，通过加热使粉末冶金材料、陶瓷、硬质合金、金属注射成型(MIM)制品、电子材料等实现致密化、烧结和热处理的热工设备。广泛应用于航空航天、新能源、电子信息、硬质合金、先进陶瓷等领域。
然而，真空烧结炉通常运行在高温（1000°C ~ 2400°C）、高真空或特殊气氛环境下，其能耗较高，特别是在加热、保温、抽真空等环节。因此，提升能效、降低能耗、实现节能减排，不仅是企业降本增效的需求，也是实现绿色制造与“双碳”目标的重要途径。
二、真空烧结炉的能耗构成分析
要提升能效，首先需要了解真空烧结炉的主要能耗环节与来源，通常包括：
加热系统能耗（主要部分）
通过电阻加热(如钼丝、钨丝、石墨发热体)、感应加热或红外加热等方式，将炉膛加热至高温。
占总能耗的 60% ~ 80%，是能效提升的关键对象。
保温与热损失
炉体保温性能差会导致大量热量通过炉壳、观察窗、炉门等部位散失。
包括：炉壁散热、炉门漏热、热辐射损失等。
真空系统能耗
真空泵(如机械泵、分子泵、罗茨泵等)持续运行维持炉内真空，尤其在冷态抽真空和高温阶段维持真空度。
能耗虽不如加热系统高，但在全过程运行中占有一定比例，且频繁启停影响设备寿命。
冷却系统能耗
炉体、发热体、密封件等通常需要水冷或风冷，冷却水循环泵、冷水机组等长期运行也会消耗一定能量。
控制系统与辅助设备
包括温控系统、真空计、传感器、PLC、人机界面等，虽然单个能耗小，但数量多，累计也有一定影响。
三、真空烧结炉的能效提升与节能技术研究方向
围绕上述能耗环节，当前研究和工业实践主要从以下几个方面开展能效提升与节能技术的探索与应用：
(一)加热系统能效优化
采用高能效发热材料
传统发热体如钼丝、钨丝热效率有限，而高纯石墨发热体具有更高的热辐射效率与耐高温性，是目前主流选择。
新型材料如碳碳复合材料发热体、碳化硅发热元件、二硼化锆（ZrB₂）高温发热体等，也在高温领域逐步应用，具有更好的热传导与抗热震性能。
优化发热体布局与热场设计
通过计算机模拟（如ANSYS、COMSOL）进行热场仿真，优化发热体的排布方式、功率密度分布，使炉内温度场更加均匀，减少局部过热或热损失。
合理设计隔热屏层数、材质与间距，提高热反射率，减少向炉壁的热辐射损失。
感应加热技术的应用（新兴方向）
利用电磁感应加热原理，通过高频磁场使炉内金属发热体自身发热，热效率高(可达80%以上)，加热速度快，控温精准，是未来节能加热的重要发展方向，但目前在大尺寸、复杂形状工件方面仍有挑战。
(二)炉体与隔热系统优化
多层隔热屏设计
采用多层金属（如钼片、不锈钢）或石墨隔热屏，通过逐层反射热辐射，有效降低热量外泄。
优化隔热屏间距与层数，可在保证保温效果的同时降低材料成本。
高性能保温材料
在炉壁夹层中使用纳米气凝胶、氧化铝纤维、硅酸铝纤维、碳毡等高效绝热材料，显著降低炉体静态热损失。
新型纳米隔热材料(如二氧化硅气凝胶)具有极低的导热系数，是未来高端炉体的重要选材。
炉壳结构优化
采用双层水冷炉壳结构，中间通水冷却，既保护炉壳不超温，又减少热辐射外溢。
炉门密封优化，采用耐高温密封圈(如石墨垫、金属密封)，减少漏热。
(三)真空系统节能优化
优化真空泵配置与运行策略
根据烧结工艺需求，合理选择真空泵组合（如机械泵+罗茨泵+分子泵），避免“大马拉小车”。
采用变频控制或分阶段抽真空策略，在不需要高真空的工艺阶段适当降低泵速或关闭部分泵，节约电能。
泄漏控制与系统密闭性提升
加强炉体、法兰、管道、阀门等部位的密封设计，减少真空泄漏，降低真空泵频繁启动或长时间高负荷运行。
余热利用与预热进气
对于某些工艺，可将排放的尾气或冷却气体进行热回收，或对进入炉内的气体进行预热，降低加热负荷。
(四)智能控制与工艺优化
先进的温度与过程控制技术
采用PID控制、模糊控制、神经网络控制或模型预测控制（MPC），实现精准控温，避免过热或温度波动带来的能耗浪费。
使用红外测温、热电偶、光纤测温等多元测温手段，提高温度场监控精度。
工艺参数优化
通过实验与数据建模，优化升温速率、保温时间、降温速率等工艺参数，在保证产品质量的前提下，缩短烧结周期，降低总能耗。
推行“精益烧结”理念，减少不必要的保温时间与高温滞留。
能源管理系统（EMS）
引入能耗监测与分析系统，实时监控各环节能耗，发现节能潜力点，进行精细化管理。
(五)余热回收与能量再利用
冷却水热能回收
对炉体冷却水中的余热进行回收，可用于车间供暖、预热原料或其他工序，提高能源综合利用率。
烟气或尾气热能利用（适用于部分气氛炉）
若为非真空炉或有尾气排放的系统，可考虑对高温尾气进行热交换，回收能量。
四、节能技术应用案例(简要)
|
技术措施
|
节能效果
|
备注
|
|
石墨发热体替代钼丝
|
提高热效率10%~20%
|
更高的辐射效率与耐温性
|
|
多层隔热屏优化设计
|
降低热损失15%~30%
|
减少向炉壁的辐射散热
|
|
高性能纳米保温材料
|
降低炉体静态热损
|
导热系数低至0.015 W/m·K
|
|
变频真空泵控制
|
节电10%~25%
|
根据工艺动态调节泵速
|
|
智能温控系统
|
缩短烧结时间，降低能耗
|
提高工艺精度，避免过烧
|
|
余热回收系统
|
回收5%~15%热能
|
用于预热或供暖
|
五、未来发展趋势
绿色低碳化
推动使用清洁能源(如电能替代化石能源)，发展低碳烧结工艺。
智能化与数字化
结合工业4.0，构建智能真空烧结系统，实现自学习、自优化、自诊断。
新型加热与保温技术
如微波烧结、等离子烧结、感应加热等新型能效更高的加热方式将逐步应用。
系统集成与能效评估
从单一设备节能向整线系统节能发展，建立真空烧结炉的能效评价体系与标准。
六、总结
真空烧结炉的能效提升与节能技术是一项系统工程，涉及加热、保温、真空、控制、冷却、材料等多个方面。通过采用高能效发热体、优化热场与隔热设计、智能控制、真空系统优化、余热回收等综合技术手段，可显著降低生产过程中的电力消耗，提高能源利用效率，降低生产成本，同时符合国家节能减排政策与绿色制造的发展方向。
