真空回火炉的结构特点及组成

更新时间:2021-05-19 10:39:19      点击次数:3524

  一、真空回火炉的结构特点及组成:
  1、高速钢、工模具钢、合金结构钢、不锈钢及其他材料的真空回火,有色金属退火和时效处理。
  2、单室、内热式,可做成卧式或立式结构。
  3、实现高真空度,确保工件回火质量。
  4、优化设计的炉胆结构,并配置对流加热装置,保证低温温度均匀性。
  5、真空回火炉具有加压气冷功能,可有效防止回火脆性产生。
  6、触摸屏界面友好而实用,可显示和监控设备运行状态,可调用、编辑和存储工艺程序库,并具有工艺报表、实时曲线、历史曲线和故障报警报表的显示、查询和打印功能。
  7、全自动控制,可实现“在线”生产管理。
  8、具有安全互锁、故障诊断和异常报警功能。
  9、可配置远程诊断系统,实现售后服务的“零”响应时间。

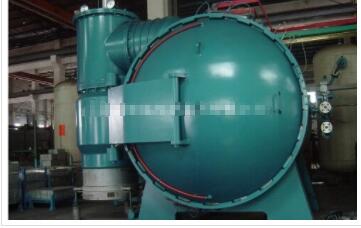

  10、真空炉主机为卧式、单室类型,由炉体、炉门、加热室、热风循环系统、风冷系统等组成。
  11、炉体与炉门均为双壁水冷结构,内外壁均采用碳素钢制造。炉体与炉门之间为双向密封结构,用锁紧圈锁紧,保证了真空炉在负压和正压气冷时的密封。


  12、加热室(炉胆)由隔热层、加热元件和料台等组成,隔热层为陶瓷纤维毡+不锈钢片组成的复合结构,固定在由2mm不锈钢板和角钢圈组成的加室框架上。
  13、加热元件采用镍铬带,用陶瓷件绝缘;布置成圆筒型,加热均匀、热损失小;可单独拆卸,损坏时更换方便。
  14、料台由石墨支柱、石墨炉床瓷隔条等组成。
  15、热风循环系统:工件在加热时,充入高纯氮或高纯氩,启动炉体前部的风扇,循环气体在加热室内进行强制循环对流加热,提高了炉子的加热速度,增强了低温时的炉温均匀性。
  16、风冷系统:工件在保温结束后需要快速冷却时,启动炉体后部的风扇,气体在加热室内外经过高效热交换器冷却后,获得均匀的冷却效果,缩短回火冷却时间,提高生产效率。
  17、真空系统包括真空机组和装设在真空管道上的气动挡板阀、连接件、电接点压力表和规管及其附属装置。
  总结:真空回火炉的结构特点及组成,看完本文您就应该有了基本的认识和了解相信大家都明白了吧!总的来说,希望对大家有所帮助。
