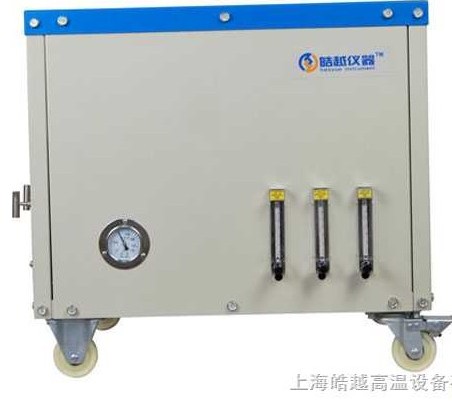

一、产品介绍:

1 .气体从钢瓶出来,经过减压阀减压,通过四氟管到供气系统的入口,再经过质子流量计控制气体流量,然后经过混气罐,再进入炉子进气口,气体从出气管出来,经过三通阀门,一端连接真空泵,一端连接出气口。

2 .混气罐上接有压力表,压力表显数盘与质子流量计安装在同一面板上。

3 .每一条气体管路均有一个高压截止阀,安全有保证。

4 .该气路采用高精度气体浮子流量计,气路内部全采用四氟管,耐腐蚀性好。

5 .所有接头采用卡套连接,气密性好,耐压高。



二、技术参数:

气路通道: 2 3 4 5 (可选配)

气路流量控制:浮子流量控制器。

    口:    Φ 6

      示:    刻度

工作环境温度 : 5~45

流量控制器:浮子流量计

10-100 ml/ min   2ml/

10-100ml/min 2ml/

10-100 ml/ min   2ml/

四氟管:Φ 6 X Φ 4

压力真空表   :- 0.1 0.15 MPa , 0.01 MPa/

       阀:Φ 6
